실내 결로 온도

습공기선도를 이용한 결로온도계산하기



ex) 실내 온도 20도, 상대습도가 40%의 실내 결로가 생기는 부위 온도는?

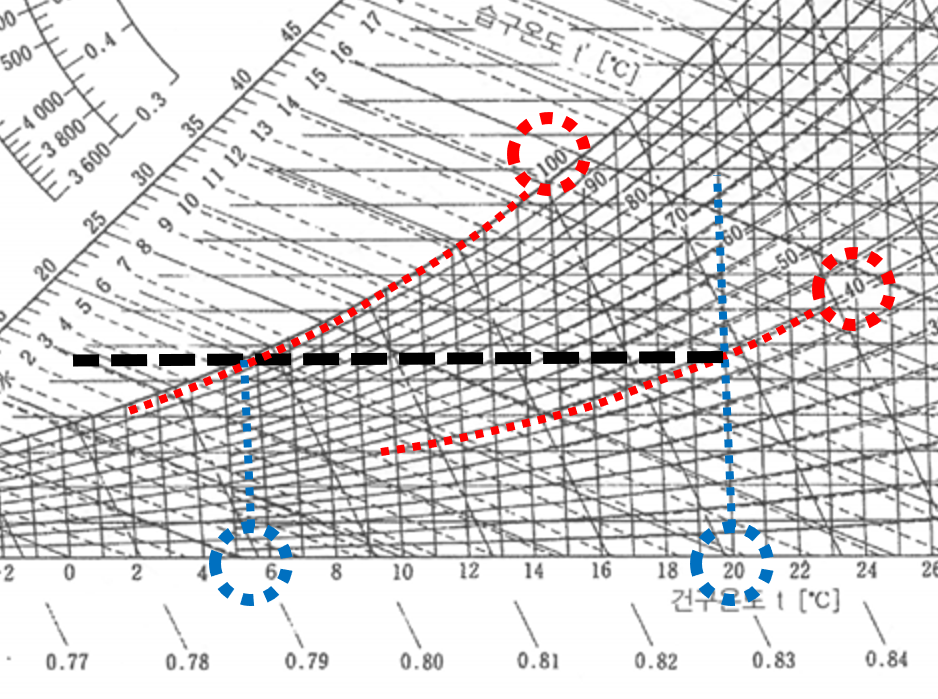

습공시선도의 X축의 실내온도와 우상향하는 상대습도 곡선에서 40%선을 찾아 만나는 지점의 점에서 수평으로 좌측으로 그을 때 상대습도 100%와 만나는 점의 X축 온도가 이슬이 맺히는 온도가 됨(지금은 5.5도 정도)

따라서 실내 온도가 20도이고 상대습도가 40%인 방안에서 특정 부위의 온도가 5.5도 이하이면 결로가 발생함.



습공기선도
